国产无遮挡又黄又大又爽,日日干,天天干,加勒比一本HEYZO高清视频,亚洲AV无码AV有码AV

       紙張是重要的檔案載體，引起紙張老化有多種因素，其中酸性物質(zhì)是影響紙張耐久性、促使紙張老化加劇的主要原因之一，因此脫酸技術(shù)是紙質(zhì)檔案文獻保護中極為重要的技術(shù)?！豆偶迯?fù)技術(shù)規(guī)范與質(zhì)量要求》強調(diào)“通過開展脫酸工作對圖書或檔案實行長久保護”的理念，《檔案保護技術(shù)手冊》明確將脫酸列為紙質(zhì)檔案保護的重要內(nèi)容；2015—2021年，國家檔案局連續(xù)7年將脫酸列入《國家檔案局科技項目立項選題指南》。可見，檔案脫酸已經(jīng)成為當前檔案保護工作中非常緊迫的一項任務(wù)。

       當前，各級檔案館、圖書館的紙質(zhì)檔案文獻均有不同程度的酸化現(xiàn)象，民國檔案文獻的酸化問題尤其嚴重。國家圖書館“館藏紙質(zhì)文獻酸性和保存現(xiàn)狀的調(diào)查與分析”課題，對館藏15類紙質(zhì)文獻的酸性和變質(zhì)程度進行了全面檢測，結(jié)果顯示館藏各類紙質(zhì)文獻的平均pH值都低于未酸化值6.8，呈現(xiàn)酸性。其中，pH值低于6.1的占84%，pH值低于5.0嚴重酸化的占62%。民國文獻紙張的平均pH值低于4.5，表明目前館藏民國文獻已全面受損，發(fā)生中度以上酸化受損的文獻比例達到90%以上，而民國初年的文獻更是100%受損。

       2018年，中國第二歷史檔案館對館藏數(shù)字化后的民國檔案的酸度情況開展了系統(tǒng)調(diào)研，其結(jié)果顯示：民國檔案酸度年平均pH值在5.08～6.67之間，總平均值為5.57。1937年之前的民國檔案酸度的年平均pH值在5.0～5.5之間；1937—1945年民國檔案的pH值開始出現(xiàn)快速升高，最高達到6.5；1945年之后民國檔案的pH值開始明顯下降，一直持續(xù)到1949年。通過分析，認為1937—1945年檔案紙張pH值上升的主要原因是檔案所用紙張發(fā)生了變化。這期間正值抗日戰(zhàn)爭時期，戰(zhàn)爭造成機器造紙工廠減產(chǎn)、停產(chǎn)，紙張進口渠道受阻，機制紙供應(yīng)中斷，為了滿足書刊出版需要，不得不大量采用手工紙，而手工紙的pH值往往比機制紙高很多。

       其他不少單位也針對館藏檔案開展了酸化情況調(diào)研，一致認為當前檔案酸化嚴重。紙張的主要成分是纖維素，纖維素在中性和弱堿性條件下是相當穩(wěn)定的，但是在酸的催化作用下，水解速度顯著加快，且pH值越低，水解速度越快；而紙張中的醛基及羧基等氧化官能團的存在還會引起氧化還原反應(yīng)，從而加速纖維的水解過程。此外，在水解過程中酸并未消耗，而是越積越多，其危害越來越大。紙張的酸化是遞增的動態(tài)損傷，這一點與撕裂、污染等靜態(tài)的損傷不同。對于靜態(tài)的損傷，我們可以通過環(huán)境調(diào)控和減少使用等措施保護其不再惡化，但對酸化紙張如果不做處理，紙張的酸化程度就會日益加速嚴重。因此，檔案脫酸工作刻不容緩。

       對于脫酸的研究始于20世紀30年代，目前一般認為檔案脫酸主要有氣相脫酸法、水溶液脫酸法和有機溶液脫酸法等。

       氣相脫酸法是利用能氣化的堿性物質(zhì)或揮發(fā)性堿性氣體脫酸的方法。氣相脫酸雖然對檔案紙張物理性質(zhì)基本不產(chǎn)生影響，但堿性物質(zhì)殘留也幾乎為零，脫酸后的檔案在較短時間內(nèi)就會出現(xiàn)再次酸化現(xiàn)象，因此氣相脫酸的效果并不夠理想。隨著環(huán)保理念的日益強化，這種脫酸法已經(jīng)很少有人使用。

       水溶液脫酸法是以堿性水溶液、緩沖溶液為介質(zhì)，通過脫酸溶液中的堿性物質(zhì)與酸化紙張反應(yīng)達到脫酸目的的方法，是一種較為直接和便捷的方法。水溶液脫酸法簡單且安全，但其缺點也是顯而易見的，如：長時間浸泡可能造成檔案紙張的變形、褶皺甚至破損以及部分字跡的損害；脫酸后需要干燥壓平等處理，降低了工作效率等。

       為了克服水溶液脫酸的缺點，20世紀70年代，學者們開始研究以有機溶劑為脫酸介質(zhì)的方法，并取得很大進展。有機溶液脫酸法是以堿性有機溶液為脫酸液與紙張中的酸性物質(zhì)進行中和反應(yīng)，以達到使紙張脫酸目的的方法。目前，有機溶液脫酸法已逐漸成為應(yīng)用最為廣泛的批量檔案脫酸法。

       北京市漢龍實業(yè)有限公司自成立以來就致力于檔案、古籍等紙質(zhì)文獻的保護，為國內(nèi)檔案、古籍的再生性保護和原生性保護做出了卓越的貢獻。鑒于當前紙質(zhì)檔案酸化嚴重現(xiàn)狀，漢龍公司引進了先進的有機溶液脫酸技術(shù)，適用于檔案、古籍、經(jīng)書、字畫、手稿、報紙、地圖、拓片等所有紙質(zhì)文獻的脫酸處理。經(jīng)國內(nèi)權(quán)威機構(gòu)評定，該技術(shù)多項技術(shù)指標在國內(nèi)處于領(lǐng)先地位，脫酸液安全穩(wěn)定，無燃燒爆炸危險，對文獻載體無損傷，對人身健康無危害，不污染環(huán)境，脫酸效果徹底、持久。

       漢龍公司有機溶液脫酸技術(shù)原理為納米級別的堿性氧化物顆粒與空氣中的水分相結(jié)合生成堿性物質(zhì)包裹在紙張纖維上與酸性成分進行中和，得到堿保留成分，堿保留量為0.5-1.5%。紙張pH從脫酸前的2.8-4.5達到脫酸后的8.0-9.0。實驗證明，經(jīng)過脫酸處理后，80%的圖書使用壽命可延長3到5倍，得到了明顯的提高，可以確保在未來的幾個世紀都能保存完好。漢龍有機溶液脫酸液無需定期更換，可以長期循環(huán)使用，脫酸處理成本極低。經(jīng)獨立測試證明這些有機溶液脫酸液是安全環(huán)保、 無毒無害且優(yōu)質(zhì)高效的。

       漢龍公司有機溶液脫酸技術(shù)擁有多種脫酸處理解決方案，包括整本書批量處理解決方案、整卷檔案批量處理解決方案、單張紙連續(xù)噴霧脫酸處理解決方案、大幅面噴霧脫酸處理解決方案，無論館藏單位大小，藏品多少，漢龍公司都能為您提供完美的解決方案。

       漢龍公司有機溶液脫酸技術(shù)擁有以下優(yōu)勢：

靈活的處理方式：既可以處理一張紙，也可以處理一批書。

脫酸處理幅面不受限制：既可以處理32K、16K、A4大小的紙張，也可以處理A0或2A0超大幅面紙張。

不同年代、不同種類、不同酸化程度的紙張都可以放在一起處理，無需單獨分類。

脫酸前無需冷凍和真空干燥預(yù)處理、直接進入脫酸液中浸泡、經(jīng)過真空干燥后的紙張可以立即投入使用。整本古籍線裝書也可以進行大規(guī)模批量脫酸保護。

整卷檔案裝在特制的文件盒中批量處理，處理過程中紙張固定不動，很好地保障了檔案在脫酸過程中的安全性。

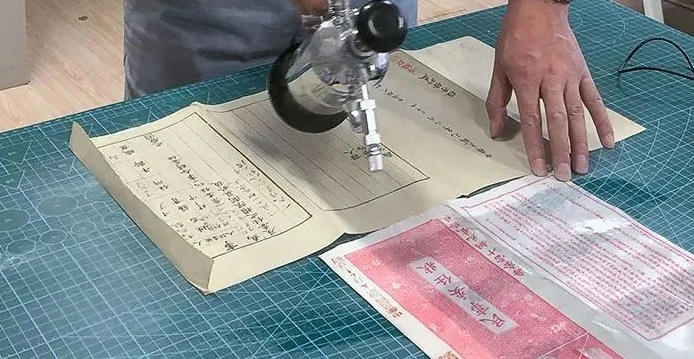

直接使用連續(xù)噴霧脫酸機或不銹鋼噴壺進行大面積單張紙噴霧脫酸，脫酸后的紙張迅速干燥，紙張不褶皺、不變形、不膨脹、不變厚、不變硬。

經(jīng)過脫酸處理后的紙張上的油墨印刷字跡圖案、手寫字跡及各種顏色印章等顏料層無開裂、無脫落、無洇化，脫酸過程中對水性字跡無任何影響。

脫酸干燥過程中無需加熱，脫酸后的紙張裝訂部分的粘結(jié)劑不會出現(xiàn)膨脹開裂。

脫酸處理后的紙張色度值不變，白度略有提升。

脫酸處理后的紙張看不到、摸不著堿性儲備物質(zhì)，堿性儲備物質(zhì)鑲嵌在紙張纖維結(jié)構(gòu)中，脫酸前后的紙張粗糙度無變化。

不會引起紙張膨脹、褶皺變形，紙張的纖維結(jié)構(gòu)不會發(fā)生任何改變。

脫酸后的古籍、圖書、檔案無需任何后處理，可以直接放回書架。

修復(fù)后的紙張在脫酸過程中不會導致漿糊溶解或修補材料脫落，操作者可以先對破損紙張進行修復(fù)加固，最后統(tǒng)一脫酸處理，脫酸后的紙張修復(fù)部位和未修復(fù)部位的pH均勻一致。
